在都市的街道上，每當夜幕低垂，路燈就會自動亮起；而當清晨太陽升起，路燈又會自動熄滅。你是否曾好奇過，這種自動感光開關背後的電子電路是如何設計的呢？
本教學將帶您動手實作一個經典的基礎電子電路：結合光敏電阻（LDR）、反相器（Not Gate）、電晶體（Transistor）與繼電器（Relay），打造一個安全、靈敏的「自動感光路燈開關」。
系統硬體元件介紹
要完成這個電路，我們需要了解以下四個核心元件的特性：
- 光敏電阻（LDR, Light Dependent Resistor）：
這是一種電阻值會隨環境光照強度而改變的特殊電阻。在亮處（白天）時，其電阻值極低（通常只有幾百歐姆）；但在暗處（黑夜）時，其電阻值會急劇升高至幾百 KΩ 甚至 MΩ 級。
- 反相器（Not Gate, 如 74HC14 或 CD40106）：
這是數位邏輯電路中最基本的邏輯閘之一。其功能是「訊號反轉」：當輸入端為低電位（0）時，輸出端會輸出高電位（1）；反之，當輸入端為高電位（1）時，輸出端則為低電位（0）。
- 電晶體（Transistor, 如 S8050 NPN 電晶體）：
數位晶片（如反相器）的輸出引腳所能提供的電流非常微弱（通常只有 10~20mA），這點電流不足以驅動繼電器的電磁鐵線圈。因此，我們需要電晶體作為電流放大器與電子開關——用基極（Base）的微小電流，來控制集極（Collector）與射極（Emitter）之間的大電流通斷。
- 繼電器（Relay）：
利用電磁鐵吸合觸點的機械式開關。它能實現「電氣隔離」，讓我們能用 5V 的弱電電路，安全地去切換控制 AC 110V/220V 的家用大功率路燈。
電路圖與工作原理解析

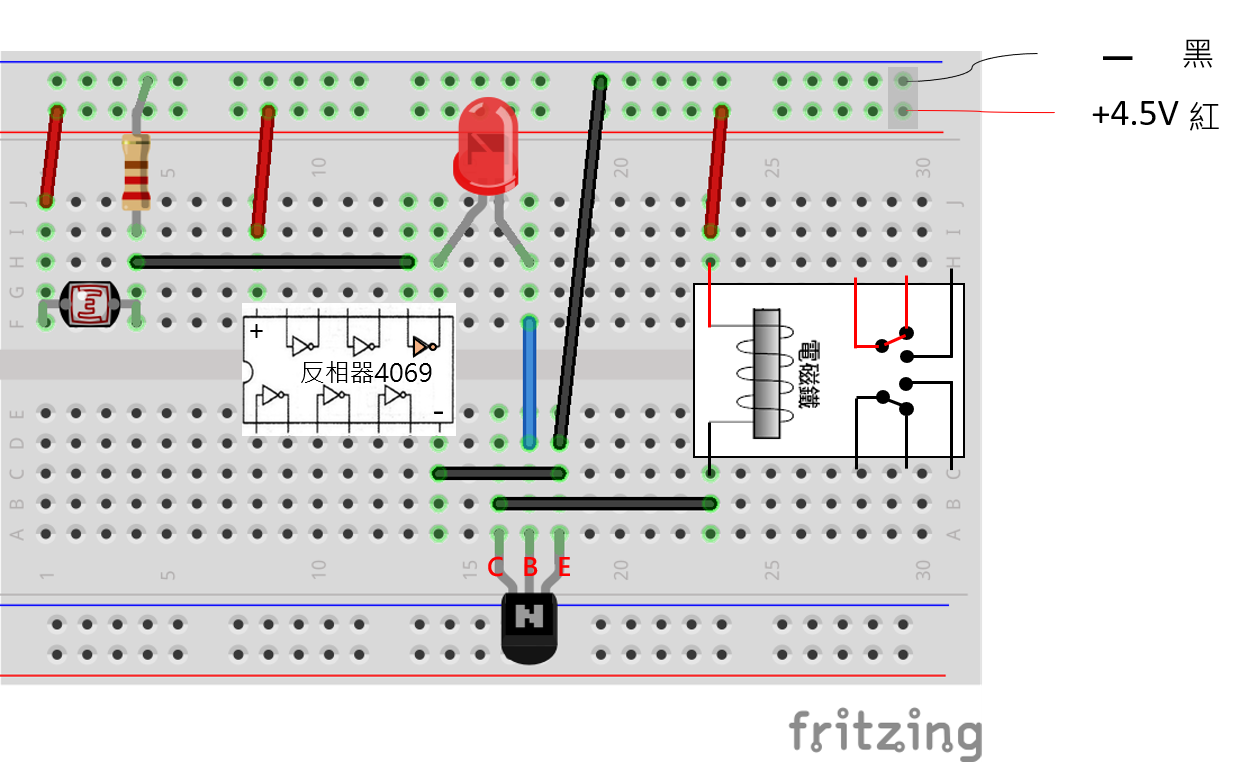

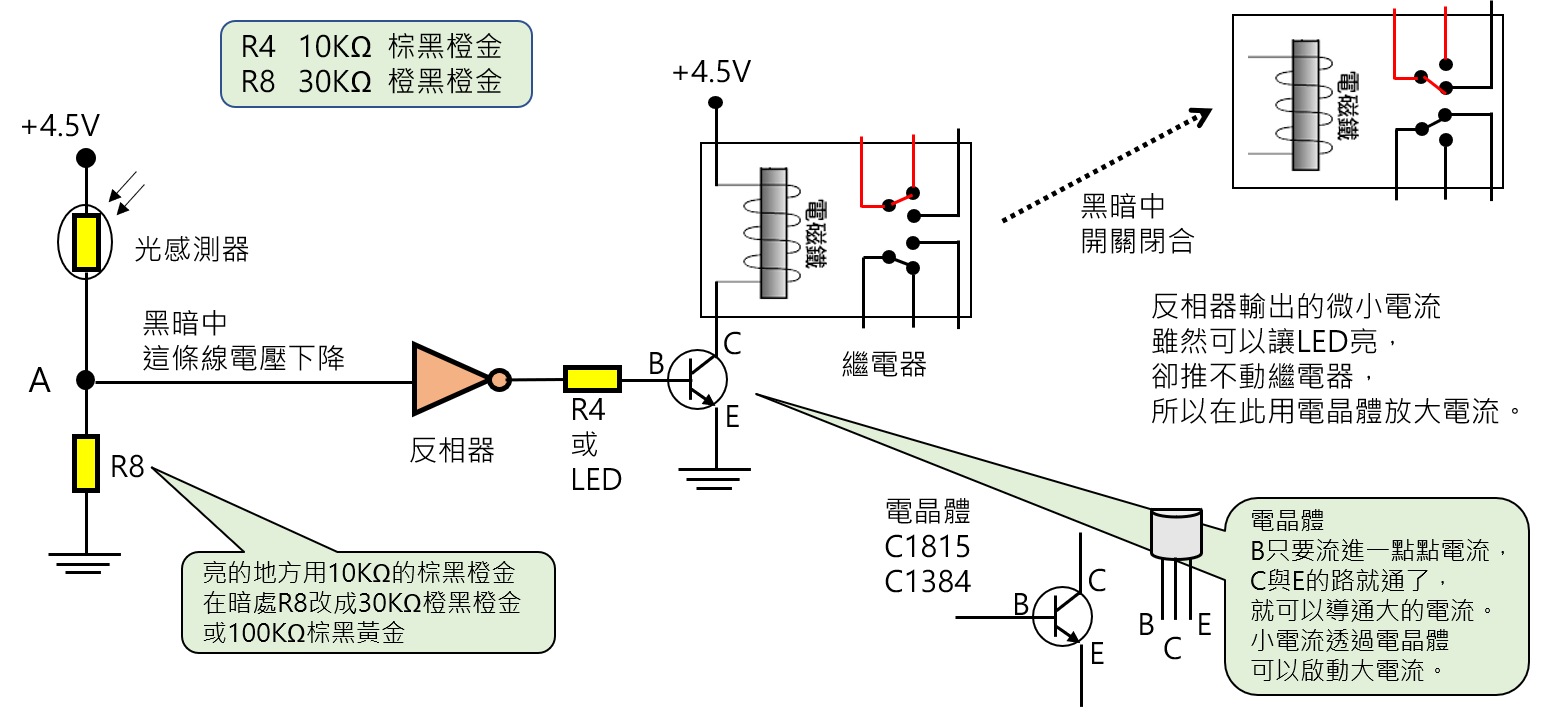

請參考以下自動感光路燈的電路原理與接線圖：
讓我們跟著資料流，一步步解析它在「黑夜」與「白天」時的運作邏輯：
🌙 狀態一：黑夜（黑暗中自動點亮）
- 當環境變暗時，光敏電阻的電阻值變得非常大。
- 在左側的分壓電路中，由於光敏電阻的電阻極高，使得中間 A 點的電壓被拉低，形成低電位（接近 0V）。
- 此低電位訊號輸入至反相器，反相器的輸出端隨即反轉，輸出高電位（Vcc, 約 5V）。
- 反相器輸出端的高電位送出微弱的電流，流向電晶體的基極（Base）。
- 電晶體被激發導通，允許大電流通過繼電器的線圈。
- 繼電器的線圈流過電流後產生強大的電磁場，發出一聲清脆的 「噠」 聲，吸合開關觸點。
- 右側的高電壓負載迴路接通，路燈點亮！
☀️ 狀態二：白天（光照下自動熄滅）
- 當白天太陽升起，光敏電阻受到光照，其電阻值變得非常小（接近導線導通狀態）。
- 分壓電路中 A 點的電壓隨之被拉高，形成高電位。
- 反相器輸入端為高電位，輸出端則反轉輸出低電位（0V）。
- 電晶體基極失去電流，電晶體截止（斷開）。
- 繼電器線圈失去電流，磁場消失，彈簧將觸點拉回原位（發出「噠」聲），右側路燈電路斷開，路燈熄滅。
電子學史話：改變世界的電晶體
在我們的電路中，電晶體扮演了極為關鍵的「開關與放大」角色。
電晶體是於 1947 年由美國貝爾實驗室（Bell Labs）的三位科學家：巴丁（John Bardeen）、布拉頓（Walter Brattain）與肖克利（William Shockley）共同發明。
在電晶體問世前，電子設備必須依靠體積龐大、發熱量高且極易損壞的真空管（Vacuum Tube）來放大訊號。電晶體的發明以極小的固態元件完全取代了真空管，徹底改變了全世界，並為現代微處理器、電腦與智慧型手機的誕生奠定了基礎。這三位科學家也因此榮獲了 1956 年的諾貝爾物理學獎。
總結
今天我們實作的這個「自動感光開關」，融合了：
- 類比感測（光敏電阻的分壓變化）
- 數位邏輯（反相器的邏輯轉換）
- 功率放大（電晶體的開關作用）
- 強電控制（繼電器的安全切換）
這四個步驟是現代電子電路設計中非常經典的黃金組合。您可以利用這個電路，將其應用在自動澆水系統、防盜感應開關或自動窗簾等項目中。
如果您想深入學習繼電器其他的控制接線邏輯（例如如何用繼電器控制馬達的正反轉），歡迎參考我的另一篇文章：繼電器電路動腦想一想：如何用繼電器控制馬達的正反轉？。
若您在實作過程中遇到任何問題，歡迎隨時留言與我一起討論！
