繼電器電路動腦想一想:如何用繼電器控制馬達的正反轉?

繼電器(Relay)是電子電路與工業自動化控制中非常經典的機械式電流控制開關。它的基本構造由一個電磁線圈和一個金屬觸點片(被彈簧拉回)組成。當電流流過線圈時,會產生磁場吸合金屬片,進而接通或切換外部的電路迴路。

繼電器的優點:

  • 可以利用極小的控制電流(如單晶片 5V I/O 引腳),去控制非常大的電流或高電壓交流電(AC)負載。
  • 閉合時觸點直接接觸,幾乎不增加額外的導通電阻。

繼電器的缺點:

  • 動作較慢:因為是物理機械式移動,切換速度無法跟電晶體或固態繼電器(SSR)相比。
  • 觸點壽命與火花:運動部件容易磨損。特別是在切換重載(感性負載)時,觸點分開的瞬間容易產生火花與電磁干擾,因此在實際工業應用中,通常需要並聯緩衝電路(Snubber Circuit,如 RC 迴路)或消弧元件來防止火花損壞觸點。

為了幫助大家徹底理解繼電器的常開(NO)、常閉(NC)以及 Common(COM)觸點的電路運作邏輯,本文設計了兩組「動腦想一想」趣味電路題。快來動腦筋猜猜看,在不同的接線方式下,按下開關後哪一顆馬達會轉動呢?


🔍 第一關:基本單向控制(哪一顆馬達會轉動?)

以下有四種不同的繼電器與馬達連接電路。請仔細觀察每張圖的「控制線圈迴路」與「馬達負載迴路」,判斷當開關按下(ON)後,哪一顆馬達會開始轉動?

電路圖 A

繼電器單向控制電路 A
  • 解析
  • 開關位於左側線圈迴路。按下開關後,線圈通電產生磁力,將繼電器切換至常開端(NO)。
  • 右側馬達迴路中,馬達連接於 NO 端,且與電源、COM 端形成完整的閉合迴路。
  • 結果馬達會轉動

電路圖 B

繼電器單向控制電路 B
  • 解析
  • 線圈迴路沒有開關,但注意左側線圈兩端直接連接到電源的正負極,因此線圈一直處於通電狀態,繼電器觸點吸合至常開端(NO)。
  • 馬達迴路中,馬達連接於 NC(常閉)端。由於線圈通電,觸點已經離開了 NC 端。
  • 結果馬達不會轉動

電路圖 C

繼電器單向控制電路 C
  • 解析
  • 按下開關後,線圈通電,觸點切換至常開端(NO)。
  • 此電路中,馬達一端接在 COM,另一端接在 NC 端。當觸點移至 NO 時,COM 與 NC 斷開,迴路被切斷。
  • 結果馬達不會轉動

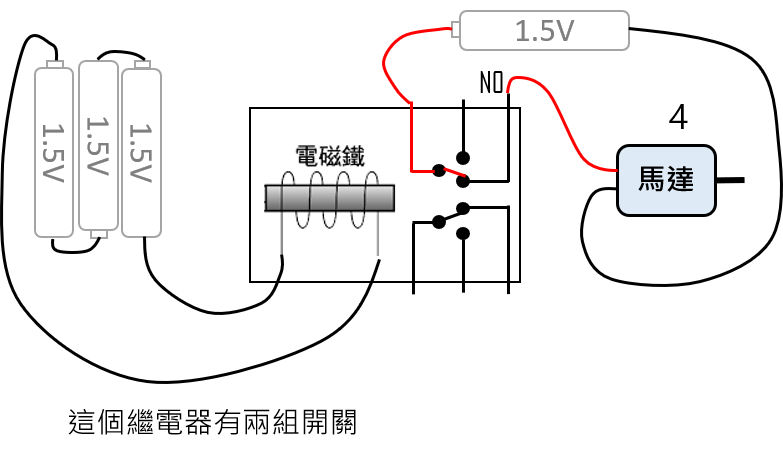

電路圖 D

繼電器單向控制電路 D
  • 解析
  • 此電路中,馬達與線圈採用了並聯方式。當開關按下時,線圈與馬達同時獲得電壓。
  • 但注意馬達負載線路接在繼電器的 NC 端。當開關按下,線圈通電,繼電器觸點立刻被吸開(離開 NC,接向 NO)。因此,馬達迴路在瞬間被切斷。
  • 結果馬達不會轉動(或僅在按下瞬間極短暫抖動一下)。

🚀 第二關:正反轉與進階控制(哪一顆馬達會轉動?哪一顆會反轉?)

當我們需要控制直流馬達的正轉與反轉時,就需要透過繼電器來切換輸入馬達的電流極性。請觀察以下四種更複雜的接線配置,判斷當開關按下後,馬達會發生什麼事?

電路圖 E

繼電器進階控制電路 E
  • 解析
  • 這是一個典型的 H 橋式雙繼電器正反轉控制電路。
  • 在未按下開關時,兩個繼電器的 COM 都連接在 NC(接 Gnd 地線),馬達兩端均為負極,因此馬達靜止。
  • 當按下開關,右側繼電器線圈通電,觸點切換至 NO(接 Vcc 正極)。此時馬達左端接地(Gnd),右端接正極(Vcc),電流由右向左流動。
  • 結果馬達會轉動(設定為反轉)

電路圖 F

繼電器進階控制電路 F
  • 解析
  • 此電路中,開關直接連通了兩個繼電器的線圈。
  • 未按下開關時,馬達兩端分別接在左繼電器的 NC(接地)和右繼電器的 NC(接正極),馬達處於正轉狀態。
  • 按下開關後,兩個繼電器線圈同時通電,雙雙切換至 NO 端。此時,左繼電器的 COM 接通 Vcc,右繼電器的 COM 接通 Gnd。馬達兩端電壓極性完全對調。
  • 結果馬達會反轉

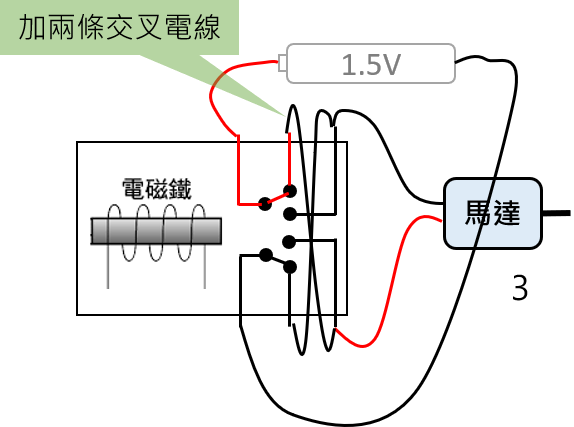

電路圖 G

繼電器進階控制電路 G
  • 解析
  • 這是一個單一雙刀雙擲(DPDT)繼電器的極性切換電路。
  • 當開關未按下時,觸點停留在 NC,馬達的兩端連接到對應的極性電源,馬達正轉
  • 當按下開關,線圈通電,繼電器觸點切換至 NO,將輸入馬達的電源正負極性完全顛倒。
  • 結果馬達會反轉

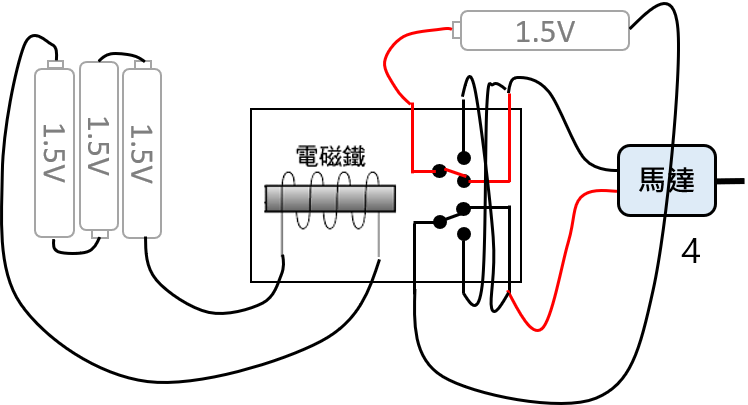

電路圖 H

繼電器進階控制電路 H
  • 解析
  • 在此電路中,我們可以看到交叉對角的接線設計。
  • 當開關未按下時,馬達兩端皆接在 NC,而兩個 NC 端均被接至 Vcc(正極)。馬達兩端等電位,因此馬達靜止。
  • 當開關按下時,兩個繼電器同時切換至 NO,而 NO 端均接在 Gnd(負極)。馬達兩端仍然等電位。
  • 結果馬達在開關按下前後均不會轉動(處於煞車/鎖死狀態)

💡 總結

透過這八張趣味電路圖的思考,相信大家對於繼電器的三個端子:

  • COM (Common, 共用端)
  • NO (Normally Open, 常開端)
  • NC (Normally Closed, 常閉端)

以及它們與電磁線圈之間的邏輯聯動關係,有了非常深刻的理解。

在實務的物聯網與工業配電中,繼電器正是透過這些基本邏輯的組合,來實現自動化控制、電機正反轉、防夾保護與安全連鎖(Interlock)等複雜功能。希望這次的動腦遊戲對您的電路學習有所幫助!
